Как работает 5-позиционный переключатель Fender Stratocaster

Экскурс в историю и подробная схема и принцип работы звукоснимателей и регуляторов.

5-позиционный переключатель как работает на Fender Stratocaster

Одна из отличительных особенностей, без которой сегодня невозможно представить Fender Stratocaster — 5-позиционный переключатель. Благодаря ему гитаристы могут переключаться между тремя звукоснимателями и их комбинациями, что сильно повышает гибкость звучания Стратокастера — какую бы музыку не исполнял гитарист, одно из положений свитча точно даст подходящий гитарный саунд. Тем не менее гитаристы (особенно начинающие) далеко не всегда знают, в каком положении какой датчик работает. Из этого материала вы узнаете, как работает 5-позиционный переключатель на гитарах Fender, какие потенциометры работают в разных положениях свитча и почему Лео Фендер противился комбинированию датчиков при игре.


Гитаристы, впервые использующие Fender Stratocaster или подобные ему инструменты, часто не знают, как работает пятипозиционный переключатель на этих гитарах. Небольшой свитч, переключающий звукосниматели и активирующий их различные комбинации, является основой звуковой гибкости Стратокастеров. Благодаря использованию сразу трёх звукоснимателей, 5-позиционный переключатель предлагает сразу несколько комбинаций для работы.

Сегодня представить Страт без такого свитча невозможно, Fender внедрила свитч с пятью положениями только спустя 23 года после выхода первого Fender Stratocaster. Лео Фендер был против использования комбинаций датчиков и сдался только спустя много лет. Самое удивительное, что ещё в 1955 году, когда Стратокастеру только исполнился год, гитаристы обнаружили, что 3-позиционный датчик может работать в пяти положениях.

Немного истории

С 1954 по 1977 годы Fender устанавливала на Stratocaster трёхпозиционный переключатель: гитаристы могли переключаться между бриджевым, средним и нековым звукоснимателем. Выбор гитаристов был не велик — они могли играть только на одном датчике из трёх, а об одновременном использовании сразу двух звукоснимателей речи не шло. По словам Ричарда Смита, автора книги «Fender: The Sound Heard ’Round The World», идея такого подхода исходила от самого Лео Фендера, который ценил чистое звучание каждого датчика.

Несмотря на ограничение в три положения, гитаристы быстро обнаружили несовершенность конструкции, открывавшую доступ к новым звуковым возможностям инструмента. Переключатель можно было поместить в промежуточном положении, зафиксировав его где-то между нижним и средним или средним и верхним положением. Схема работы была такова, что находящийся в таком подвешенном состоянии свитч не деактивировал все датчики, а, наоборот, включал сразу два звукоснимателя. Гитаристы также обнаружили, что комбинации бриджевого и среднего, равно как и среднего и некового звукоснимателей давали более богатый и самобытный звук.

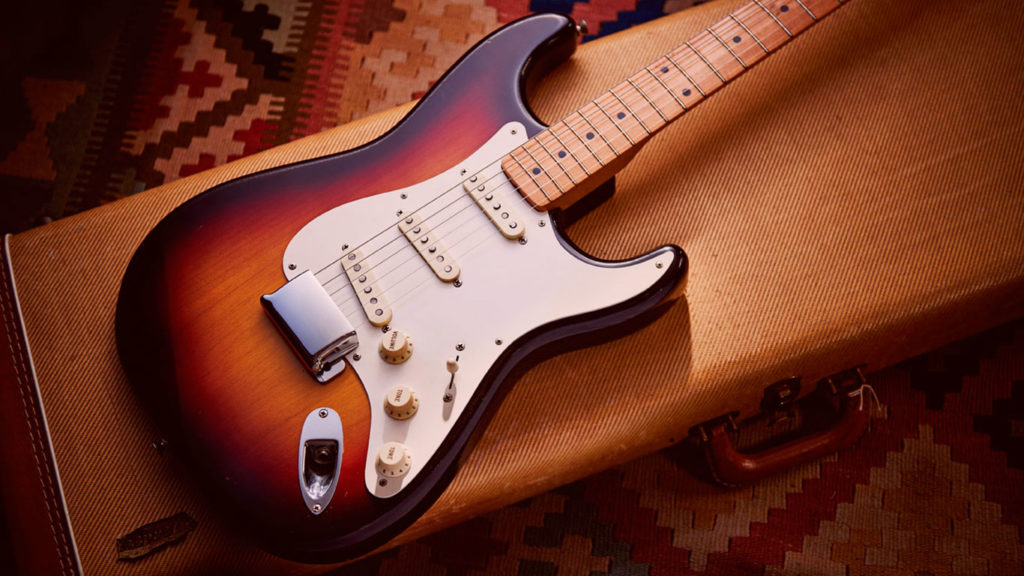

Fender Stratocaster 1958 с 3-позиционным переключателем
Fender Stratocaster 1958 года с 3-позиционным переключателем

Как отмечает автор книги «The Stratocaster Chronicles: Celebrating 50 Years Of The Fender Strat» Том Уилер, несмотря на мнение Лео Фендера, гитаристы мыслили совершенно иначе.

«Музыканты обнаружили, что фиксация переключателя в промежуточном положении открывает доступ к дополнительным характерам звука, которые описывались такими словами как „тонкий“, „деликатный“, „сигналящий“, „крякающий“, „полый“ и даже „фанковый“», — пишет Уилер.

Мысль развивает уже упомянутый Ричард Смит: «Ревущие нозальные тембры буквально переопределяли звучание электрогитары. Звук инструмента в промежуточном положении напоминал приглушённую трубу или тромбон с эдаким треском линий электропередач».

По какой-то причине гитаристы стали называть промежуточные положения звукоснимателей «игрой в противофазе», что не совсем корректно. Если два звукоснимателя объединить между собой так, чтобы производимые ими сигналы находились в противофазе, то звучание гитары станет заметно слабее и тоньше. Так как при работе двух датчиков сигнал становится богаче и интереснее, звукосниматели остаются в фазе по отношению друг к другу. Дело в другом — разные звукосниматели по-разному реагируют на колебания струны, подавляя и усиливая определённые частоты в сигнале. Уилер отмечает, что Лео Фендер называл звук в промежуточных положениях «хаосом обертонов» и не желал, чтобы гитаристы играли в таком режиме.

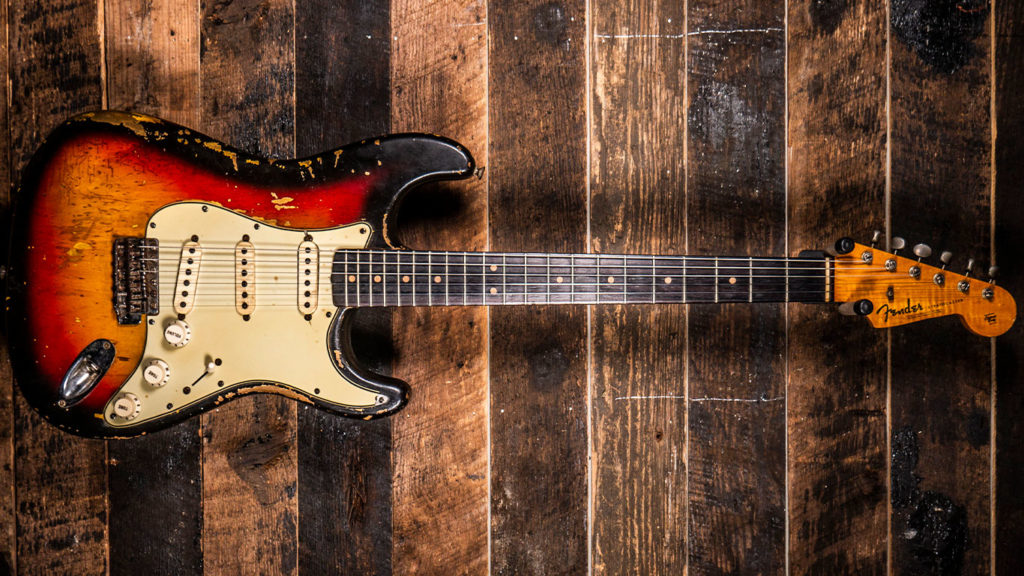

Fender Stratocaster 1964 с 3-позиционным переключателем
Fender Stratocaster 1964 года с 3-позиционным переключателем

Как бы не противился Лео Фендер, промежуточный режим работы открылся музыкантам довольно быстро. В 1955 году, спустя год после выхода Fender Stratocaster на рынок, гитарист оркестра Лоуренса Велка Бадди Меррилл открыл возможность игры на двух датчиках одновременно и пользовался ей постоянно. Следом за этим промежуточный режим стали использовать Дик Дейл, Бадди Гай и Отис Раш. В начале 1970-х комбинацию датчиков применяли Айк Тёрнер, Рори Галлахер, Эрик Клэптон (см. треки «Bell Bottom Blues» и «Lay Down Sally»), Роберт Крэй, Нильс Лофгрен и Марк Нопфлер. Последний вообще был огромным фанатом комбинации среднего и бриджевого звукоснимателей: Нопфлер играл в таком режиме практически постоянно и записал с десяток треков, играя на двух датчиках одновременно — знаменитая «Sultans Of Swing» яркий тому пример.

Самое удивительное в том, что Лео Фендер не только с самого начала знал о недостатке трёхпозиционного переключателя, но и был в курсе того, насколько популярна игра в промежуточных режимах среди гитаристов. Тем не менее компания признала возможность игры в таких режимах только в 1968 году, спустя 14 лет после выхода Fender Stratocaster. В каталоге Fender 1968 года появилась специальная сноска, сообщающая о возможности установить свитч посередине: «Вы можете выбрать любое из трёх положений переключателя или даже установить его между нормальными положениями». Наконец, в 1977 году, спустя 23 года после выпуска первого Стратокастера, компания решила отказаться от трёхпозиционного свитча, заменив его на привычный 5-позиционный переключатель.

Как работает 5-позиционный переключатель

Пятипозиционный переключатель представляет собой небольшую ручку, размещённую по диагонали в нижней части пикгарда (недалеко от верхних струн инструмента). Его расположение максимально удобно — переключатель находится недалеко от струн, до него довольно просто достать рукой, которой вы бьёте по струнам, при этом положение выбрано таким образом, чтобы минимизировать случайные переключения в пылу игры.

У ручки пять положений. В зависимости от места, в которое переведён свитч, меняется комбинация используемых звукоснимателей. Чтобы понять, как работает 5-позиционный переключатель, пронумеруем положения свитча цифрами от 1 до 5. Предположим, что цифра «1» будет обозначать самое нижнее положение переключателя (ближе к регулятору тона, находящемуся посередине), цифра «3» — среднее положение (свитч находится ровно посередине), а цифра «5» — самое верхнее положение (ближе к струнам). Цифры «2» и «4» обозначают промежуточные положения между единицей, тройкой и пятёркой.

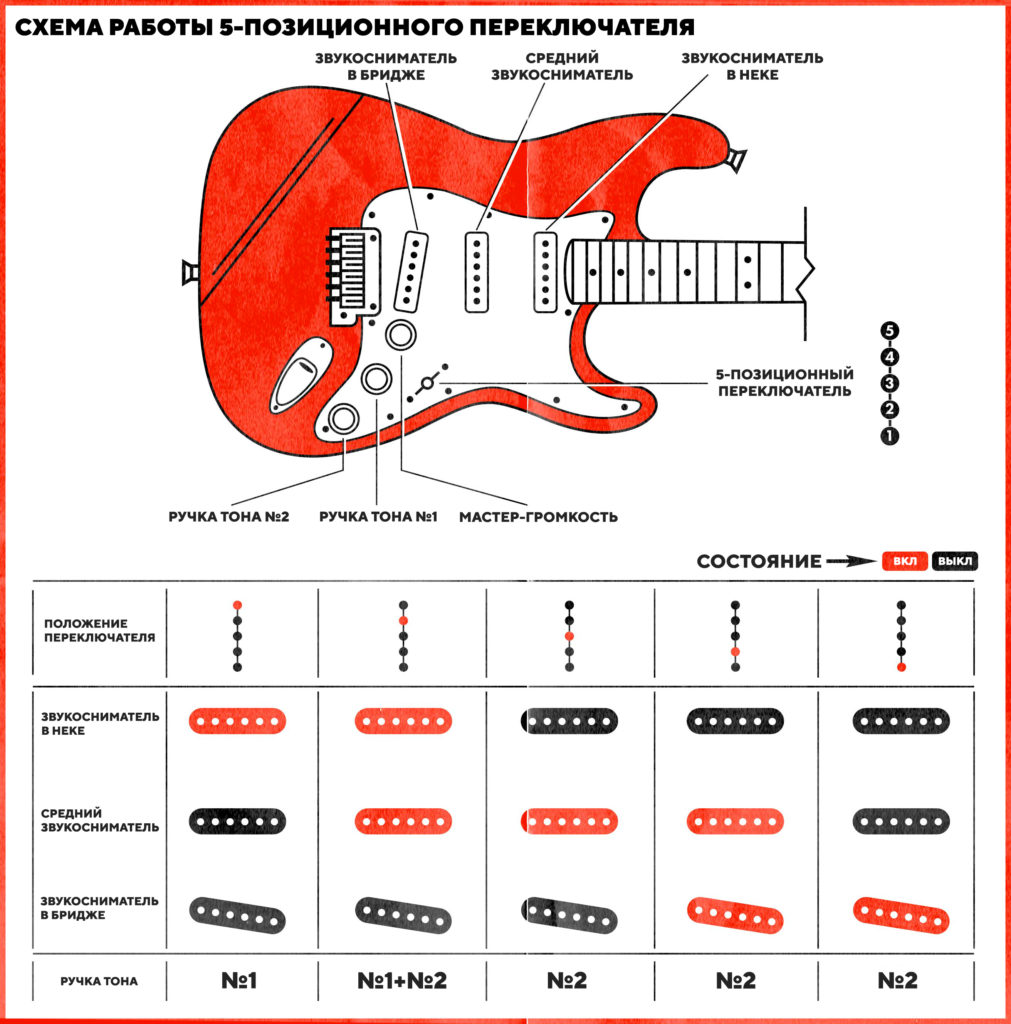

5-позиционный переключатель схема работы
Схема работы пятипозиционного переключателя на гитарах Fender

При таком обозначении становится понятно, как работает 5-позиционный переключатель (см. схему для наглядности):

Для схемы H-S-H

  • Позиция 1: только хамбакер около бриджа
  • Позиция 2: хамбакер около бриджа и сингл в центре
  • Позиция 3: только сингл в центре
  • Позиция 4: сингл в центре и хамбакер в неке
  • Позиция 5: только хамбакер в нековой позиции

Для схемы H-S-S

  • Позиция 1: только хамбакер около бриджа
  • Позиция 2: хамбакер около бриджа и сингл в центре
  • Позиция 3: только сингл в центре
  • Позиция 4: сингл в центре и сингл в неке
  • Позиция 5: только сингл в нековой позиции

ВНИМАНИЕ!

При использовании пятипозиционного переключателя невозможен сценарий, когда работают все три звукоснимателя сразу.

В итоге

В зависимости от комбинации установленных датчиков (H-S-H, H-S-S или даже редкого варианта H-H-H), пятипозиционный регулятор всегда работает одинаково:

  • Самое верхнее положение, при котором свитч смотрит прямо на струны, активирует нековый датчик, установленный ближе к грифу.
  • Строгое среднее положение включает средний датчик.
  • Самое нижнее положение, в котором свитч «смотрит в пол» включает в работу только бриджевый датчик, установленный около струнодержателя (бриджа).

Все остальные положения комбинируют датчики между собой. Какая бы комбинация звукоснимателей не была установлена на Стратокастере или Супер Страте, принцип работы остается неизменным. Несмотря на это, как подсказывают нам пользователи в комментариях, на современных Супер Стратах во втором и четвёртом положении система может включать отсечку катушек. В таком случае в схемах H-S-H и H-S-S может работать один сингл в центре и одна катушка хамбакера.
